Просеивание и воздушная классификация используются для разделения порошка по фракциям, однако работают по разным физическим принципам. При просеивании частица либо проходит через заданную ячейку, либо задерживается на сите. При воздушной классификации частицы разделяются по их поведению в управляемом воздушном потоке, поэтому на результат одновременно влияют размер, плотность и форма частиц.
Краткий ответ
Если задача — удалить крупные частицы относительно конкретного размера ячейки или выполнить контрольное просеивание перед упаковкой, сито обычно является самым прямым решением. Если требуется непрерывно регулировать тонкость, поддерживать замкнутый цикл помола или обрабатывать сухой мелкий порошок, склонный к забиванию сетки, чаще подходит воздушная классификация. Во многих линиях эти методы дополняют друг друга.
Содержание

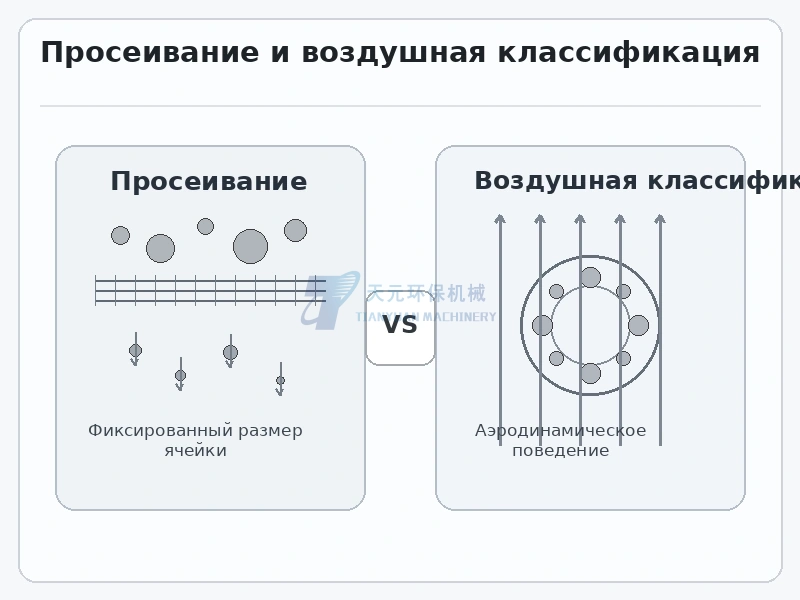

Основное различие: размер ячейки и аэродинамическое поведение
Просеивание отвечает на вопрос: может ли частица физически пройти через отверстие? Воздушная классификация отвечает на другой вопрос: как частица движется в воздушном потоке и силовом поле?
Поэтому одинаковый геометрический размер не гарантирует одинаковое поведение. Плотная сферическая частица, лёгкое волокно и тонкая пластинка могут иметь близкую ширину, но по-разному двигаться в воздушном классификаторе. На сите неправильная форма тоже влияет на вероятность прохождения, поскольку частица должна занять подходящую ориентацию.

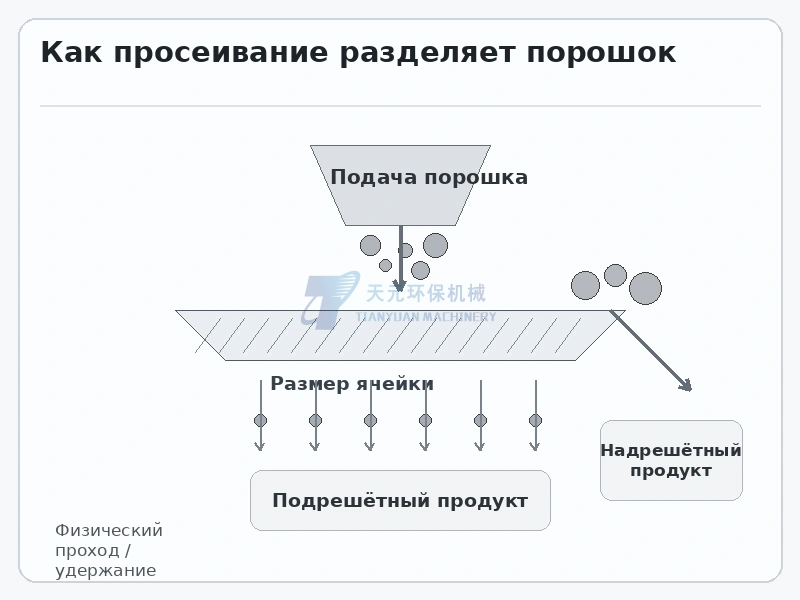

Как просеивание разделяет порошок?
Просеивание использует сетку, перфорированный лист или другую поверхность с заданными отверстиями. Частицы, которые проходят через отверстия, образуют подрешётный продукт; оставшиеся на поверхности — надрешётный продукт. Стандарт ASTM E11 описывает испытательные сита как средство классификации материалов по заданному размеру частиц.
В промышленной машине сито обычно вибрирует или совершает другое контролируемое движение, чтобы частицы многократно контактировали с отверстиями. Метод удобен для удаления явно крупной фракции, контроля максимального размера и получения нескольких фракций на многоярусной машине.
Но реальное сито не является идеальным геометрическим фильтром. Частицы, близкие к размеру ячейки, проходят с разной вероятностью. Волокна, пластины и игольчатые частицы особенно чувствительны к ориентации. Влага, статическое электричество, агломерация и налипание мелкого порошка могут вызывать забивание сетки и снижение производительности.

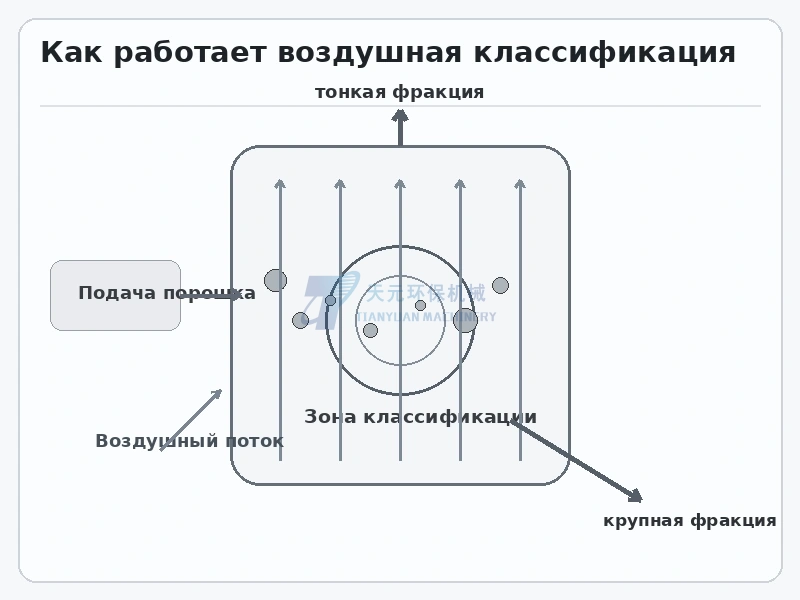

Как работает воздушная классификация?
Воздушная классификация не требует фиксированной сетки. Порошок диспергируется в воздушном потоке, а частицы разделяются в зависимости от соотношения аэродинамического сопротивления с силой тяжести, инерцией или центробежной силой. В справочнике Ullmann’s Encyclopedia процесс описывается через скорость осаждения, которая зависит от размера, формы и плотности частицы.
В динамическом классификаторе вращающееся колесо создаёт регулируемое центробежное поле. Мелкие частицы, которые достаточно эффективно увлекаются воздухом, проходят через зону классификации, а более крупные или аэродинамически «тяжёлые» частицы отбрасываются. На фактическую границу разделения влияют скорость колеса, расход воздуха, подача, плотность, форма и степень диспергирования порошка.
Просеивание и воздушная классификация: сравнение
| Параметр | Просеивание | Воздушная классификация |
|---|---|---|
| Принцип | Проход/удержание через фиксированную ячейку | Аэродинамическое поведение в потоке и силовом поле |
| Основные переменные | Размер ячейки, форма и размер частиц, движение сита | Размер, плотность, форма, расход воздуха, скорость колеса и подача |
| Регулирование тонкости | Обычно замена сетки | Регулировка воздуха или скорости классификатора |
| Контроль крупной фракции | Очень прямой | Не равнозначен контрольному ситу |
| Очень мелкий сухой порошок | Возможны забивание и падение производительности | Может быть удобнее при хорошей диспергируемости |
| Несколько фракций | Удобно на многоярусном сите | Обычно одна тонкая и одна крупная фракция на ступень |
| Замкнутый цикл помола | Контроль продукта или возврат после просеивания | Хорошо подходит для динамического контроля тонкости |
| Чувствительность к плотности и форме | Есть, но основа — геометрическое прохождение | Очень существенна |
Почему размер ячейки и D50 классификатора нельзя считать одним и тем же?
Размер ячейки — это физическая геометрическая величина. D50 воздушного классификатора обычно означает размер частиц, для которого при заданных условиях примерно половина частиц этой размерной группы попадает в одну фракцию, а половина — в другую. В техническом материале AVEKA D50 используется как «cut size», а качество разделения описывается кривой селективности.
Следовательно, сито с отверстием 100 мкм не эквивалентно классификатору с D50 = 100 мкм. Для корректной спецификации нужно понимать, что именно контролируется: остаток на сите, процент прохода, D10/D50/D90, максимальная частица или допустимое содержание крупной фракции.
Когда просеивание обычно предпочтительнее?
- Требование клиента прямо связано с размером ячейки или остатком на сите.
- Нужно удалить случайные крупные частицы, примеси или агломераты.
- Необходимо контрольное сито перед упаковкой.
- Требуется получить несколько фракций на многоярусной машине.
- Порошок достаточно сыпучий и не склонен к сильному забиванию сетки.
Когда воздушная классификация обычно предпочтительнее?
- Порошок настолько мелкий, что обычное сито быстро теряет производительность.
- Необходимо непрерывно регулировать тонкость без остановки линии.
- Крупная фракция должна автоматически возвращаться в мельницу.
- Частая смена продукта иначе потребовала бы постоянной замены сеток.
- Сухой порошок хорошо диспергируется в воздушном потоке.
Воздушный классификатор не является универсально лучшим решением. Плотный металлический порошок, хлопья, древесные волокна, агломераты и электростатически заряженные частицы могут вести себя иначе, чем предполагает простая модель сферических частиц. При сомнениях необходима проверка на представительном образце.

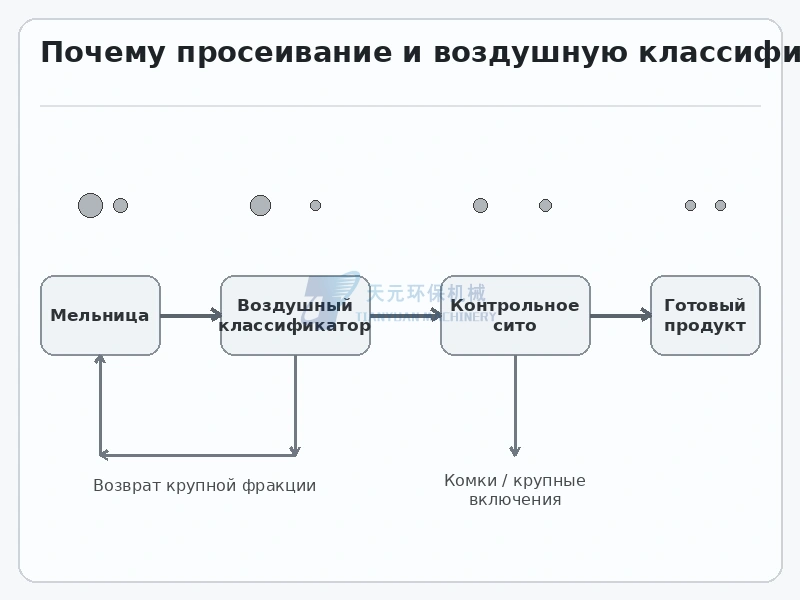

Почему оба метода часто используют в одной линии?
Они могут решать разные задачи. Типовая логика выглядит так:
Помол → воздушная классификация → циклонный сбор → контрольное просеивание → готовый продукт
В такой схеме классификатор регулирует циркулирующую тонкость, а финальное сито удаляет случайную крупную фракцию или агломераты. На действующей странице TYMF6R-600 указаны и воздушный классификатор, и просеивающая машина. В линии TYJSMF500 просеивание также используется для контроля готового порошка. Окончательная схема определяется реальным материалом и требованиями к продукту.
Древесный и металлический порошок: что меняется?
Древесная мука
Древесные частицы имеют волокнистую форму. Длина, ширина, отношение сторон и влажность влияют и на прохождение через сито, и на движение в воздухе. Длинное тонкое волокно может пройти через отверстие только при определённой ориентации, а его аэродинамическое сопротивление может быть намного выше, чем у компактной частицы той же массы.
Металлический порошок
Металлические порошки обычно значительно плотнее, а частицы после механического помола могут быть угловатыми, пластинчатыми и неправильными. Эти особенности заметно влияют на воздушную классификацию. Если клиент задаёт жёсткий максимальный размер или остаток на сите, финальное просеивание может оставаться отдельным этапом контроля даже при наличии классификатора.
Для горючих металлических порошков необходимо отдельно оценивать пыль, статическое электричество, нагрев и риск пожара/взрыва. Наличие вентилятора, обычного пылеуловителя или пневмотранспорта само по себе не означает, что система имеет полноценную взрывозащиту.
Какие данные нужны для выбора технологии?
- Материал и его состав
- Плотность и форма частиц
- Распределение размеров исходного порошка
- Влажность
- Склонность к агломерации, налипанию и статике
- Целевая тонкость или распределение размеров
- Ограничение максимального размера
- D50/D90 или процент прохода, если они заданы
- Требуемая производительность по годному продукту
- Необходимость возврата крупной фракции в мельницу
- Пылевые и пожарно-взрывные риски
Фразы «нужно 100 меш» обычно недостаточно, чтобы правильно выбрать между ситом, воздушным классификатором и комбинированной схемой.
FAQ
Что точнее: сито или воздушный классификатор?
Универсального ответа нет. Сито напрямую связано с размером отверстия, а воздушный классификатор позволяет регулировать границу разделения, но сильнее зависит от плотности, формы и диспергирования частиц.
Можно ли полностью заменить сито воздушным классификатором?
Не всегда. Если требуется жёстко ограничить максимальную частицу или контролировать остаток на конкретном сите, финальное просеивание остаётся полезным.
Можно ли просеивать очень мелкий порошок?
Да, но по мере уменьшения размера возрастают риски забивания, статики, агломерации и падения производительности. Существуют специальные методы, включая воздушно-струйное просеивание, однако лабораторные возможности нельзя напрямую переносить на непрерывную промышленную производительность.
Воздушная классификация разделяет только по размеру?
Нет. На аэродинамическое поведение влияют также плотность и форма, поэтому частицы одинакового геометрического размера могут распределяться по-разному.
Можно ли использовать оба метода в одной линии?
Да. Типовой подход — воздушная классификация для динамического контроля тонкости и сито для финального контроля крупной фракции.
Технические источники
- ASTM E11-24 — требования к тканым ситам и испытательным ситам
- Ullmann’s Encyclopedia / Wiley — Air Classifying
- AVEKA — High Efficiency Air Classification
- Hosokawa Alpine — Ventoplex C
- Retsch — Air Jet Sieving Machine AS 200 jet
Заключение
Главное различие заключается в механизме разделения. Сито контролирует физическое прохождение через отверстие, а воздушный классификатор — движение частицы в воздушном потоке и силовом поле.
Для фиксированного размера ячейки, удаления крупной фракции и финального контроля логичнее просеивание. Для регулируемого тонкого разделения и замкнутого цикла помола чаще подходит воздушная классификация. В промышленных линиях древесной муки и металлических порошков оба метода нередко рационально использовать совместно.
