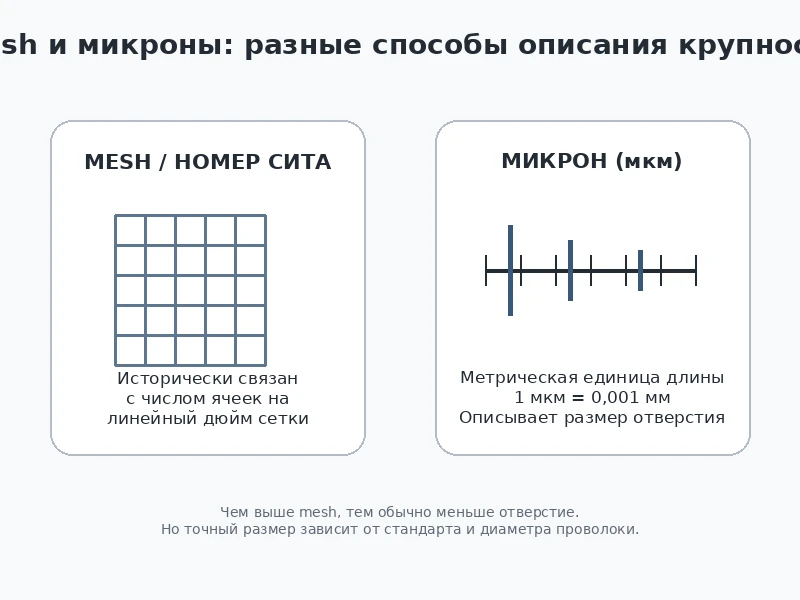

Mesh, или «меш», и микроны часто одновременно используются для описания тонкости порошка, ситового анализа и фильтрации, но это не две полностью взаимозаменяемые единицы. Mesh исторически связан с количеством ячеек сетки на один линейный дюйм, тогда как микрон, или микрометр (мкм), является реальной метрической единицей длины. Поэтому перевод mesh в микроны должен выполняться по конкретной серии стандартных сит, а не по одной универсальной формуле.
Ключевой вывод
Mesh и микроны нельзя считать точными эквивалентами без указания стандарта сита. Микрон напрямую показывает размер: 1 мкм = 0,001 мм. Mesh является обозначением сетки или сита, и реальный световой размер ячейки зависит от числа ячеек, диаметра проволоки, типа плетения и стандарта. Например, по ASTM E11 номинальное отверстие сита No. 80 составляет 180 мкм, No. 100 — 150 мкм, No. 200 — 75 мкм, а No. 325 — 45 мкм. Поэтому для инженерной спецификации лучше указывать стандарт и размер отверстия в микронах.
Содержание
Что означает mesh
Термин mesh широко используется в международной торговле сетками, ситами, фильтрами и порошками. В традиционном понимании mesh-count связан с количеством ячеек на один линейный дюйм тканой сетки. Чем больше число mesh, тем больше ячеек размещается на дюйме и тем меньше становится свободное отверстие между соседними проволоками.
Поэтому направление шкалы легко понять: 20 mesh является относительно крупным ситом, 80 mesh значительно мельче, 200 mesh еще мельче, а 325 mesh используется для очень тонких фракций. Но само число mesh не сообщает точный размер светового отверстия.
Причина состоит в том, что часть каждого дюйма занимает сама проволока. Для простого квадратного плетения шаг можно приблизительно оценить как 25,4 мм, разделенные на число mesh. Однако фактическое отверстие будет меньше этого шага на диаметр проволоки.
Именно поэтому простое деление 25 400 мкм на число mesh дает не размер отверстия, а приблизительный шаг сетки без учета толщины проволоки. Для реальных лабораторных и промышленных сит следует пользоваться таблицей выбранного стандарта.
Что такое микрон
Микрон — распространенное название микрометра. Обозначение — мкм или µm. Один микрометр равен 0,001 мм или одной миллионной части метра. Это прямое измерение длины, не связанное само по себе с количеством нитей сетки.
Если указано сито с номинальным отверстием 75 мкм, речь идет о размере светового отверстия. Если же говорится, что частица имеет размер 75 мкм, это уже характеристика частицы, полученная определенным методом измерения.
Эти два понятия связаны, но не идентичны. Частицы порошка часто имеют неправильную форму. Металлические частицы после механического размола могут быть угловатыми или пластинчатыми, а древесный порошок сохраняет волокнистую структуру. Возможность пройти через сито зависит не только от одного линейного размера, но и от ориентации частицы.
Как связаны mesh и микроны
Общая зависимость обратная: чем выше mesh, тем меньше размер отверстия. Однако зависимость не является простой линейной формулой. Увеличение значения mesh в два раза не означает, что отверстие автоматически уменьшается точно в два раза.
Например, при 100 ячейках на дюйм чисто геометрический шаг составляет 254 мкм. Но номинальное отверстие ASTM E11 No. 100 составляет 150 мкм, поскольку значительная часть шага занята проволокой. При 200 ячейках геометрический шаг составляет 127 мкм, а номинальное отверстие No. 200 — 75 мкм.
Поэтому онлайн-калькуляторы, которые просто делят 25 400 на число mesh, не подходят для точной инженерной спецификации. Они могут показать общее направление зависимости, но не заменяют данные стандартного сита.

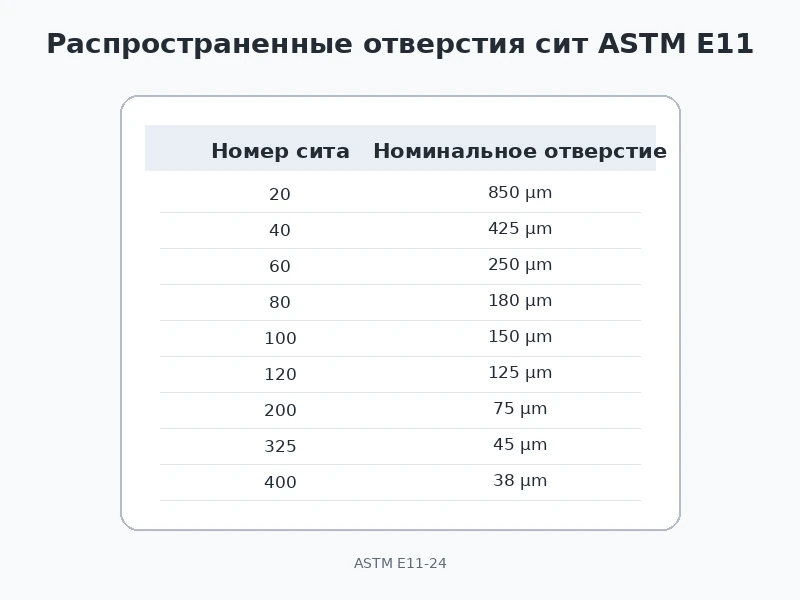

Распространенная таблица mesh — микроны по ASTM E11
| Номер сита | Номинальное отверстие | Размер в мм |
|---|---|---|
| 20 | 850 мкм | 0,850 мм |
| 25 | 710 мкм | 0,710 мм |
| 30 | 600 мкм | 0,600 мм |
| 40 | 425 мкм | 0,425 мм |
| 50 | 300 мкм | 0,300 мм |
| 60 | 250 мкм | 0,250 мм |
| 70 | 212 мкм | 0,212 мм |
| 80 | 180 мкм | 0,180 мм |
| 100 | 150 мкм | 0,150 мм |
| 120 | 125 мкм | 0,125 мм |
| 140 | 106 мкм | 0,106 мм |
| 170 | 90 мкм | 0,090 мм |
| 200 | 75 мкм | 0,075 мм |
| 230 | 63 мкм | 0,063 мм |
| 270 | 53 мкм | 0,053 мм |
| 325 | 45 мкм | 0,045 мм |
| 400 | 38 мкм | 0,038 мм |
Эти значения относятся к номинальным отверстиям серии ASTM E11. В других таблицах можно встретить небольшие отличия. Причиной могут быть серия Tyler, старые таблицы, другие диаметры проволоки или другая система сит.
Поэтому запись «200 mesh» менее однозначна, чем «ASTM E11 No. 200, номинальное отверстие 75 мкм». Во втором случае понятно, какой именно размер и стандарт имеются в виду.
Почему перевод mesh в микроны не является единой точной формулой

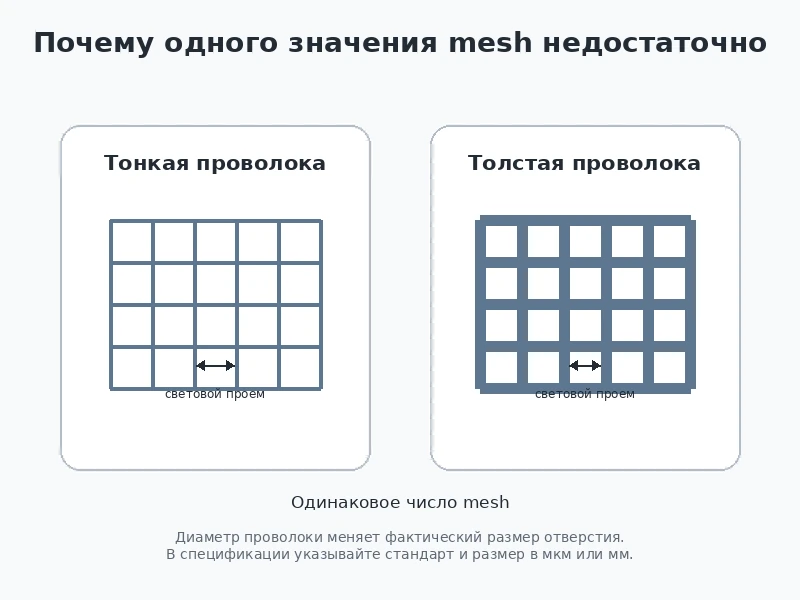

Главная причина — диаметр проволоки. Представим две сетки с одинаковым количеством ячеек на дюйм. Если одна изготовлена из более тонкой проволоки, свободный проем будет больше. Если проволока толще, при том же числе mesh размер свободного отверстия станет меньше.
Значение имеет и конструкция плетения. Простая квадратная сетка — только один из вариантов. Для фильтрации применяются и другие типы тканых сеток, где понятие mesh не может использоваться без дополнительных характеристик.
Стандарты ASTM E11 и ISO 3310-1 задают требования к испытательным ситам, включая номинальные размеры отверстий и допуски. Поэтому для лабораторного контроля или приемки порошка значительно надежнее указывать стандарт сита и отверстие в мкм, чем пользоваться только числом mesh.
Mesh не описывает полное распределение частиц
Сито отвечает на вопрос: проходит ли частица через конкретное отверстие или остается на нем при заданной методике анализа. Реальный порошок почти никогда не состоит из частиц одного размера. Он содержит распределение фракций.
Например, две партии могут полностью проходить через сито No. 100 с отверстием 150 мкм. Но в первой партии большая часть частиц может находиться в диапазоне 100–150 мкм, а во второй — значительная часть может быть мельче 50 мкм. С точки зрения одного ситового показателя обе партии могут выглядеть одинаково, но технологически они могут вести себя по-разному.
Изменяются насыпная плотность, удельная поверхность, пылеобразование, текучесть, смешивание, дозирование и свойства конечного продукта. Поэтому для ответственных задач используют несколько сит или данные распределения частиц, например D10, D50 и D90.
D50 показывает размер, ниже которого находится 50% измеренного распределения при конкретном методе анализа. Этот показатель нельзя напрямую назвать «mesh», но он дает намного более полное понимание порошка, чем одно значение сита.
Что означают +mesh и -mesh
В ситовом анализе знак «минус» обычно означает материал, прошедший через указанное сито. Поэтому -200 mesh обычно означает фракцию, которая проходит через сито No. 200. Если имеется в виду ASTM E11, номинальное отверстие такого сита составляет 75 мкм.
Знак «плюс» означает фракцию, оставшуюся на сите. Например, обозначение -100 +200 обычно описывает материал, прошедший сито No. 100, но оставшийся на No. 200. Для ASTM E11 это приблизительно ситовая фракция между 150 и 75 мкм.
Однако в коммерческом документе желательно дополнительно указать сам стандарт. Это особенно важно при международных поставках порошков, поскольку у покупателя и поставщика могут быть разные привычные таблицы mesh.

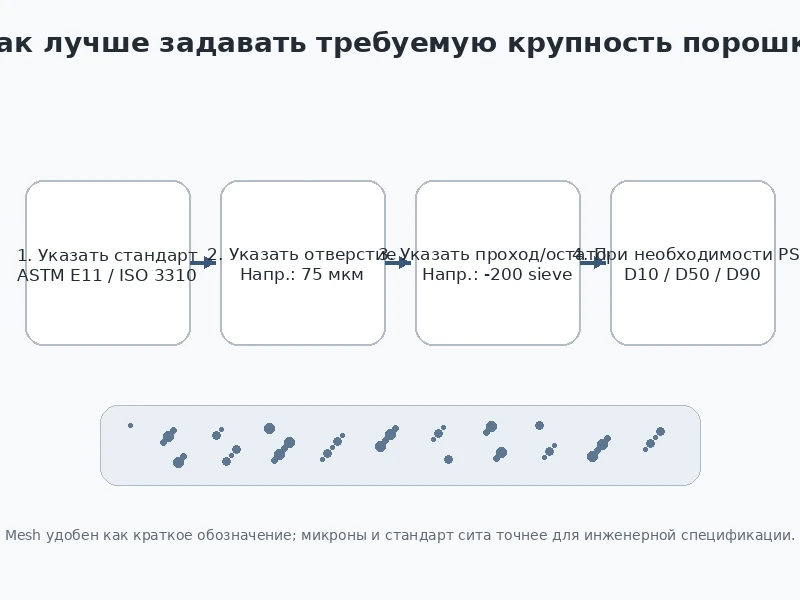

Как правильно задавать тонкость при подборе оборудования
При запросе оборудования недостаточно написать только «80 mesh» или «200 mesh». Необходимо определить, что именно должен означать этот показатель для готового продукта.
Более корректная техническая формулировка может выглядеть так: «требуемая фракция должна проходить через ASTM E11 No. 100 с номинальным отверстием 150 мкм». Еще лучше указать допустимый остаток на сите, долю прохода или несколько контрольных сит.
Если для конечного применения критична полная гранулометрия, можно дополнительно предоставить D50, D90 и метод измерения. Это особенно полезно при сравнении двух технологий измельчения, поскольку одинаковый максимальный размер не гарантирует одинакового распределения.
Для металлического порошка важно учитывать форму частиц. Механический размол не обязательно создает сферические частицы: они могут быть неправильными, угловатыми или пластинчатыми. Для древесной муки характерна волокнистая форма. Поэтому проход через сито нельзя всегда интерпретировать как диаметр идеального шара.
Тонкость также связана с реальной производительностью. Производительность основной машины по сырью не равна автоматически производительности по готовой фракции. Чем мельче целевой порошок, тем важнее становятся классификация, возврат крупной фракции, теплообразование, износ, аспирация и доля годного продукта.
При оценке проектов Тяньюань учитывает тип и форму сырья, исходный размер, влажность или загрязнение, требуемую фракцию, производительность по годному продукту, схему классификации и конечное применение. Mesh можно использовать как первоначальный ориентир, но окончательная спецификация должна быть более точной.
Частые вопросы
80 mesh — это сколько микрон?
По ASTM E11 номинальное отверстие сита No. 80 составляет 180 мкм.
100 mesh — это сколько микрон?
По ASTM E11 No. 100 соответствует номинальному отверстию 150 мкм.
200 mesh — это сколько микрон?
По ASTM E11 номинальное отверстие No. 200 составляет 75 мкм. В некоторых других сериях или старых таблицах можно встретить значение около 74 мкм.
325 mesh — это сколько микрон?
По ASTM E11 номинальное отверстие No. 325 составляет 45 мкм.
Чем выше mesh, тем мельче порошок?
Для одной и той же серии сит более высокое число обычно означает меньшее отверстие. Но число mesh само по себе не показывает полное распределение частиц порошка.
Можно ли переводить mesh в микроны одной формулой?
Для точной инженерной работы — нет. Формула без учета диаметра проволоки дает только приближение. Следует использовать таблицу конкретного стандарта сит.
Что лучше указывать в спецификации: mesh или микроны?
Лучше указать стандарт сита и номинальное отверстие в мкм или мм. Для более точного контроля дополнительно задают ситовые остатки или распределение частиц.
Заключение
Mesh и микроны описывают связанные, но разные характеристики. Mesh относится к конструкции или обозначению сита, а микрон является непосредственной единицей длины. Реальный размер отверстия конкретного mesh зависит от стандарта и геометрии сетки.
При проектировании линии измельчения или согласовании качества порошка лучше указывать стандарт, номинальный размер отверстия, требования по проходу и остатку, а при необходимости — D10, D50 и D90. Такой подход уменьшает неоднозначность между заказчиком и поставщиком и позволяет точнее оценивать размол, классификацию и реальный выход требуемой фракции.
