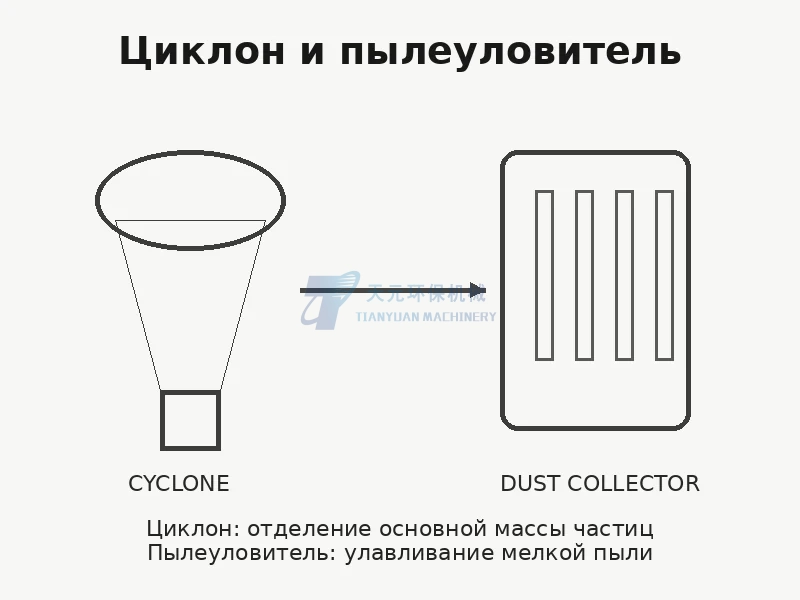

Краткий ответ: циклонный сепаратор и пылеуловитель выполняют разные функции. Циклон отделяет значительную часть более крупных и тяжёлых частиц за счёт центробежных и инерционных сил, а пылеуловитель улавливает оставшуюся мелкую пыль. Поэтому во многих линиях порошковой переработки они работают последовательно, а не заменяют друг друга.
Терминология: в этой статье под пылеуловителем понимается фильтрующее устройство — рукавный или картриджный фильтр. В широком смысле циклон также относится к пылеулавливающим устройствам.
Главное различие между циклоном и пылеуловителем
Циклон — прежде всего устройство газо-твёрдого разделения. Пылеуловитель — прежде всего устройство конечного улавливания частиц. Оба аппарата могут собирать порошок, но механизм и технологическая задача у них различаются.
- Циклон: отделяет основную массу частиц за счёт вращения потока и инерции.
- Пылеуловитель: задерживает более мелкие частицы с помощью фильтрующего материала или другой системы улавливания.
- Совместная работа: циклон снижает пылевую нагрузку перед конечной фильтрацией.

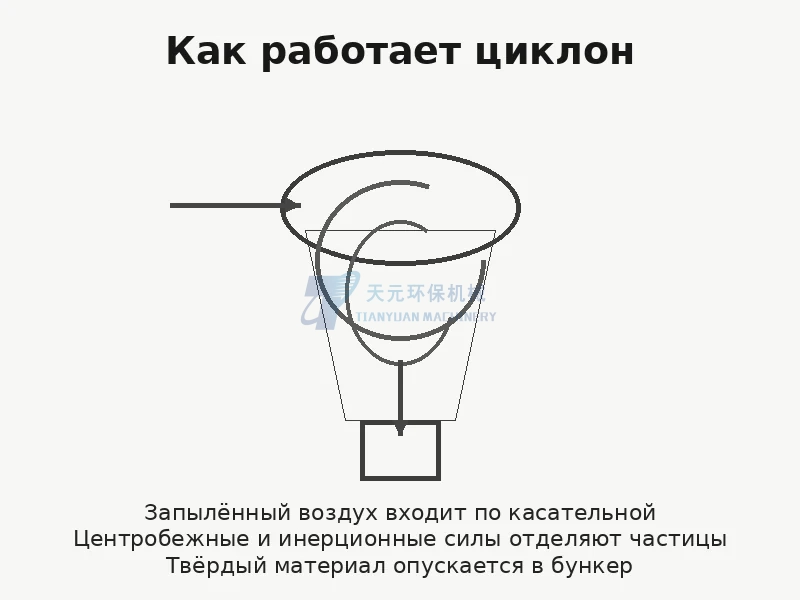

Что делает циклонный сепаратор?
Запылённый газ входит в циклон по касательной и закручивается. Частицы с достаточной инерцией перемещаются к стенке, теряют скорость и опускаются к бункеру, а частично очищенный газ выходит через выходной патрубок. EPA США относит циклоны к аппаратам, использующим центробежные и инерционные силы, и отмечает, что они часто применяются как предварительные очистители перед последующими устройствами улавливания.

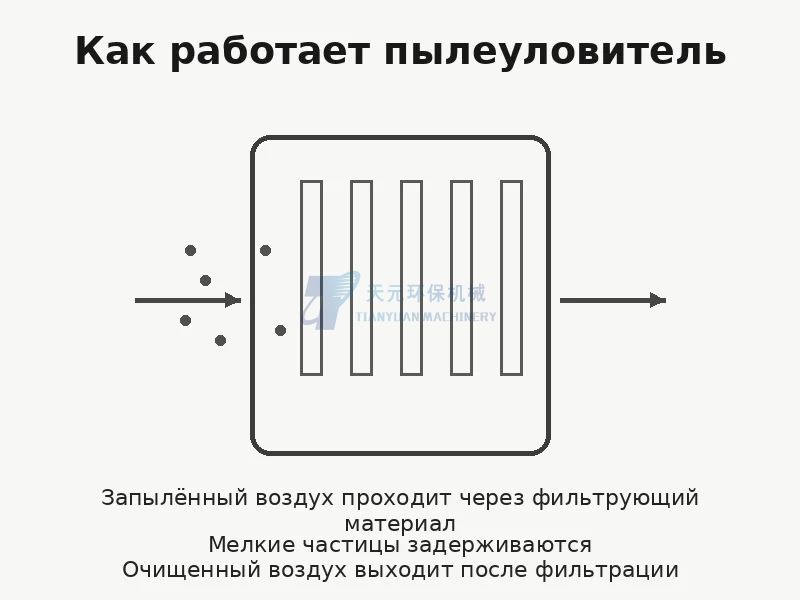

Что делает пылеуловитель?
Пылеуловитель предназначен для более мелких частиц, которые остаются в газовом потоке после предварительного разделения. В рукавном или картриджном фильтре газ проходит через фильтрующий материал, а частицы задерживаются на его поверхности и в слое пыли. EPA указывает, что тканевые фильтры способны эффективно улавливать мелкие микронные и субмикронные частицы при правильном проектировании и эксплуатации.
Почему циклон и пылеуловитель часто устанавливают последовательно?

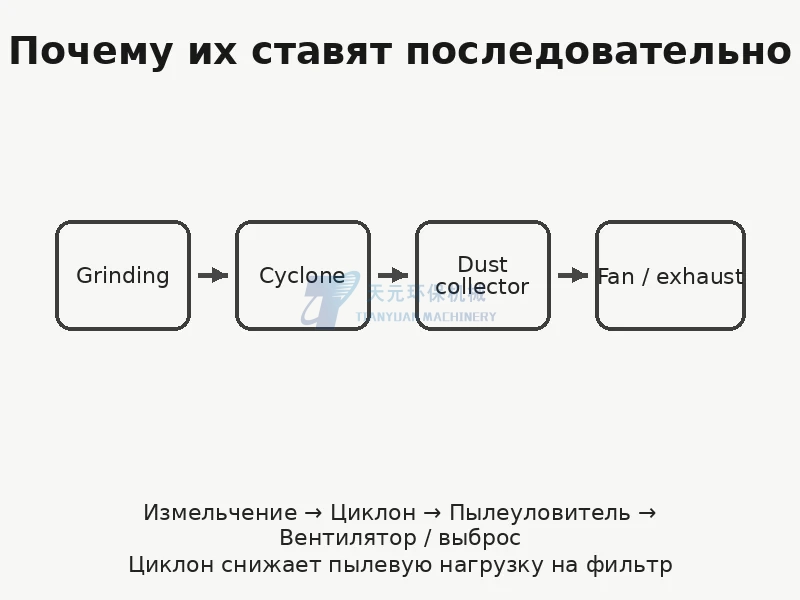

Типовая схема может выглядеть так: измельчение или пневмотранспорт → циклон → пылеуловитель → вентилятор или выброс. Циклон сначала отделяет значительную часть материала, а конечный фильтр работает с меньшей концентрацией и улавливает мелкую пыль.
Это не универсальное требование. Конфигурация зависит от свойств материала, распределения частиц по размерам, расхода воздуха, концентрации пыли, температуры, влажности, допустимого перепада давления, требований по выбросам и безопасности.
Как это относится к линиям Tianyuan
На опубликованных технологических страницах оборудования Tianyuan циклонный сепаратор и пылеуловитель показаны как разные узлы. Например, в линии TYMF6R-600 циклон выполняет отделение материала от воздуха, после чего оставшаяся пыль поступает в систему пылеулавливания. Это описание технологических функций, а не утверждение, что любая линия должна иметь идентичную конфигурацию.
Для горючей металлической пыли, древесной пыли и других опасных порошков обычный циклон или фильтр не являются полноценной системой взрывозащиты. Требуется отдельная профессиональная оценка пылевой опасности, источников воспламенения, заземления, статического электричества и мер взрывозащиты.
Какие данные нужны для выбора системы?
- Свойства материала и пыли
- Распределение частиц по размерам
- Расход воздуха и пылевая нагрузка
- Температура и влажность газа
- Склонность к налипанию и слёживанию
- Горючесть и взрывоопасность
- Требуемая схема возврата или сбора продукта
- Нормы выбросов и требования рабочего места
FAQ
Может ли циклон полностью заменить пылеуловитель?
Обычно нет. Циклон эффективен как предварительный сепаратор, а мелкая остаточная пыль часто требует последующей фильтрации.
Можно ли использовать пылеуловитель без циклона?
В некоторых системах да, особенно при небольшой пылевой нагрузке. Решение зависит от размера частиц, нагрузки, перепада давления и обслуживания.
Порошок из циклона всегда является готовым продуктом?
Нет. Он может быть готовым продуктом, промежуточной фракцией или материалом, требующим просеивания, классификации или возврата.
Хорошо ли циклон улавливает самую мелкую пыль?
Эффективность зависит от размера и плотности частиц, геометрии аппарата и режима работы. Самые мелкие частицы сложнее отделять только инерционным способом.
Вывод
Циклон и пылеуловитель дополняют друг друга. Циклон выполняет основное газо-твёрдое разделение, а пылеуловитель улавливает мелкие остаточные частицы. Их последовательное применение часто снижает нагрузку на фильтр и улучшает управление порошковым потоком, но окончательная схема должна определяться по фактическому материалу и условиям процесса.
