Мелкий порошок необходимо перемещать между мельницей, классификатором, циклоном, ситом, бункером и фасовкой, по возможности не открывая материал в помещении. Обычно рассматривают закрытую механическую подачу шнеком либо пневмотранспорт, использующий перепад давления в трубопроводе. Выбор зависит не только от тонкости, но и от поведения порошка и маршрута.
Краткий вывод: для сравнительно короткой и прямой передачи между соседними узлами можно оценить закрытый шнек. При нескольких точках забора, более сложном маршруте или необходимости закрытого всасывания может подойти вакуумный пневмотранспорт. Напорный транспорт применяют, когда материал нужно подавать по рассчитанной линии к приёмнику. Разбавленная/плотная фаза — отдельный параметр, который нельзя определять только по размеру частиц.

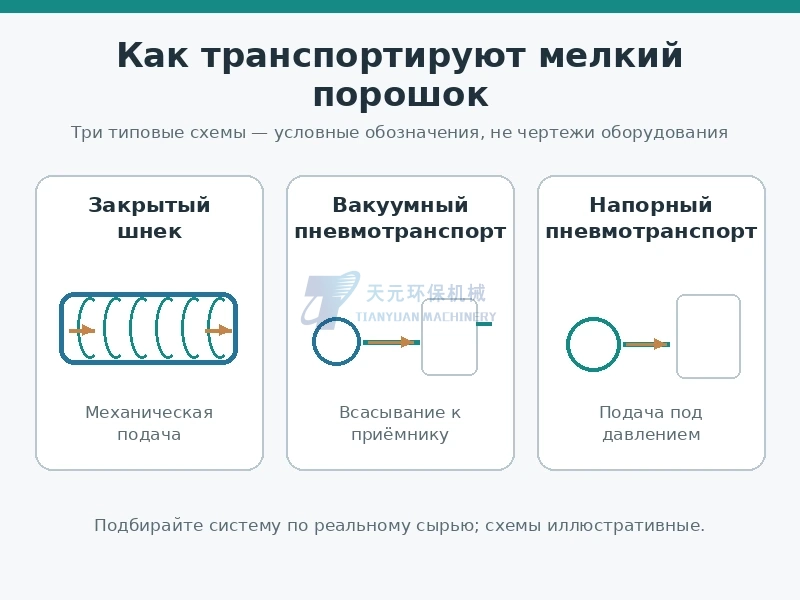

Основные способы перемещения мелкого порошка
Эти методы решают разные задачи. Шнек механически перемещает материал внутри кожуха. Пневматическая система переносит порошок воздухом либо подходящим газом по закрытому трубопроводу и требует устройства забора, источника перепада давления, приёмного сепаратора или фильтра и выгрузки. Простой переход между агрегатами и удалённый приёмник требуют разной компоновки.
Coperion рассматривает пневмотранспорт как перемещение сыпучих материалов газовым потоком и отдельно выделяет системы под давлением и под разрежением. Эти схемы не означают, что пневмотранспорт обязателен для любого мелкого порошка.
Когда подходит закрытый шнек
Закрытый шнек может быть полезен между ближайшими технологическими узлами: под мельницей, между сепаратором и просевом либо рядом с бункером. Он обеспечивает механическую подачу без большого дополнительного расхода транспортирующего воздуха и может применяться для дозирования при условии подходящей конструкции.
Ограничения связаны с реальными свойствами материала. Когезионный порошок может образовывать своды над выходом, налипать на витки или слёживаться при повышении влажности. Абразивные частицы изнашивают детали, хрупкие агломераты могут разрушаться от сдвига. Изгибы траектории и значительные перепады высот усложняют применение. Диаметр, геометрия витков, скорость, заполнение и разгрузка должны подбираться под сырьё.
Когда стоит рассмотреть шнек
Если маршрут короткий и доступный для обслуживания, порошок подаётся равномерно, а задача — закрытая прямая передача или дозирование.
Когда нужен другой подход
Если смесь сильно налипает, образует своды, должна пройти множество поворотов или особо чувствительна к механическому воздействию, требуется другая схема либо испытания.

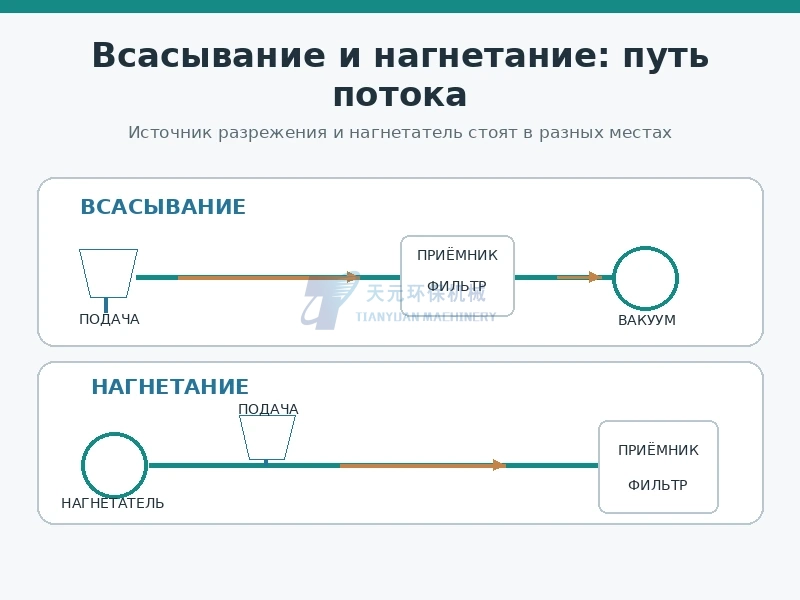

Вакуумный и напорный пневмотранспорт
Вакуумный транспорт: разрежение создаётся со стороны приёмника. Порошок поступает из одной или нескольких точек в линию и движется к аппарату, где отделяется от воздуха, после чего контролируемо выгружается. При небольших неплотностях воздух в нормальных условиях чаще поступает внутрь, однако это не отменяет требований к герметичности, фильтрации и безопасности.
Напорный транспорт: воздуходувка или компрессор формирует давление со стороны подачи. Материал вводится через подходящее питательное/шлюзовое устройство, перемещается по трубопроводу, а в приёмнике отделяется от газа. Следует рассчитать давление, герметизацию загрузки, износ на поворотах, приём и фильтрацию, а также потенциальную утечку наружу.
Разрежение не равно разбавленной фазе, а давление не означает автоматически плотную фазу. Сначала определяют схему давления, затем режим движения порошка и проверяют их совместимость.

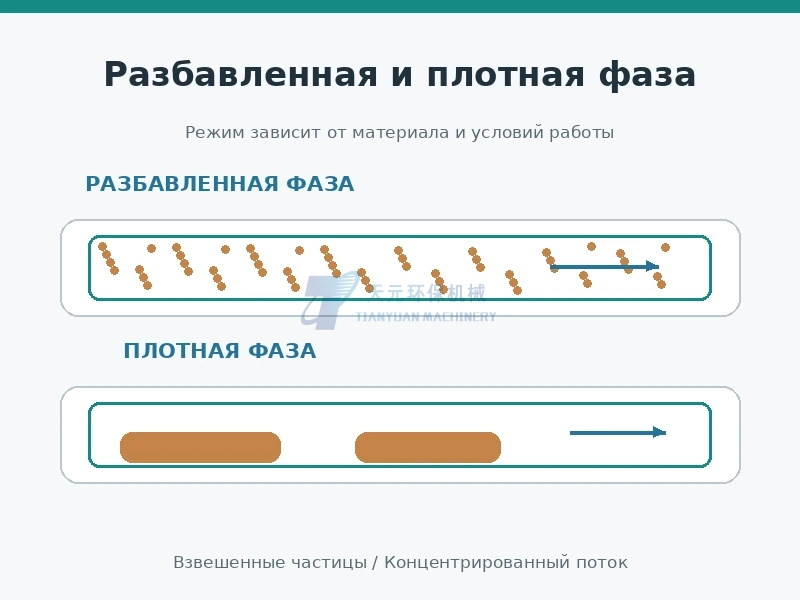

Разбавленная и плотная фаза
Разбавленная фаза обычно означает более равномерно взвешенные частицы в сравнительно быстром газовом потоке. Метод подходит многим материалам, однако высокая скорость может увеличить износ труб и разрушение хрупких частиц, а также нагрузку на приёмную фильтрацию.
Плотная фаза характеризуется более высокой концентрацией твёрдой фазы и обычно меньшей скоростью газа; движение может происходить в виде пробок, слоёв или концентрированных участков. Для совместимых материалов это иногда уменьшает износ, но не любой мелкодисперсный порошок образует устойчивый плотный поток. AIChE подчёркивает важность проницаемости, способности к псевдоожижению и удержанию газа; некоторые волокнистые или когезионные вещества могут сформировать неподвижную пробку.
Coperion рекомендует до выбора режима определить насыпную плотность, текучесть, распределение частиц, влажность, абразивность, температуру, производительность, подъём, повороты и длину линии. Правило «чем мельче, тем лучше плотная фаза» неприменимо.
Почему мелкий порошок сложно транспортировать
Сводообразование и нестабильная подача
Порошок может образовывать своды или воронки в бункере. Паспортная производительность транспортёра не гарантирует нужную фактическую скорость питания, если материал неравномерно выходит из ёмкости.
Влага, отложения и сопротивление
Сырьё, склонное к поглощению влаги, может налипать на стенки и повороты, создавать отложения и перегружать фильтры. В пневмосистеме нужно совместно оценивать скорость газа, расход материала и падение давления, а не только мощность вентилятора.
Качество порошка и приём
Удары и трение могут изменить долю мелочи и ускорить износ узлов. На выходе необходимо обеспечить отделение газа, разгрузку, совместимость с просевом и фасовкой; пыль из фильтра не становится автоматически готовым продуктом.
Как это относится к линиям Tianyuan
На страницах Tianyuan по мельнице TYMF6R-600 и мельнице TYJSMF500 транспортирование, циклон, просев и фильтрация описываются как разные части технологического процесса. Для соседних узлов может подходить закрытый шнек; другие перемещения могут использовать технологический поток воздуха или отдельную расчётную пневмосистему.
Для TYMF6R-600 заявлены 30–325 mesh, 100–500 кг/ч и максимальный диаметр подачи 5 мм. Для TYJSMF500 — 20–325 mesh, 50–500 кг/ч и размер подачи ≤5 мм. Фактическая производительность зависит от сырья и режима. Эти цифры описывают мельницы, а не гарантированную производительность выбранного транспортёра.
Древесная мука и некоторые металлические порошки могут образовывать горючую пыль. Обычные фильтры и заземление не являются полной взрывозащитой. Отдельные вопросы рассмотрены в материалах о статическом электричестве при транспортировке и пылеулавливании порошкового производства. Для конкретного материала и линии нужна профессиональная оценка опасности, включая возможность применения инертного газа.

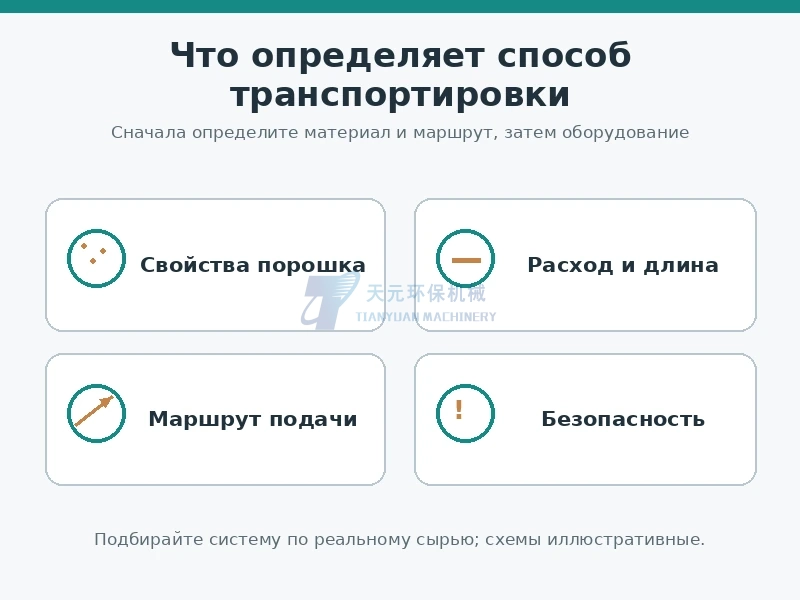

Что нужно знать до выбора оборудования
- Наименование, состав, форма, гранулометрия, насыпная плотность, влажность и текучесть материала.
- Требуемый расход массы, непрерывный либо периодический режим и допустимая неравномерность.
- Длина горизонтальных участков, высота подъёма, количество поворотов, точек забора и выгрузки.
- Допустимость контакта с металлом, газом, повышенной температурой и возможного разрушения частиц.
- Герметичность, требования по износу, чистоте продукта и обслуживанию.
- Горючесть, реакционная способность и необходимость инертной среды или специальной защиты.
- Как порошок будет приниматься, отделяться от газа, просеиваться, взвешиваться и фасоваться.
- Наличие представительного образца для проверки свойств и опытного транспортирования.
FAQ
Все ли мелкие порошки необходимо передавать воздухом?
Нет. Короткий закрытый шнек или иной механический транспорт может быть подходящим при подтверждённой текучести и нужном маршруте.
Вакуумный транспорт — это всегда разбавленная фаза?
Нет. Разрежение/давление описывает компоновку давления, а разбавленная/плотная фаза — характер движения твёрдого материала.
Плотная фаза всегда лучше для ультрамелкого порошка?
Нет. Устойчивость зависит от проницаемости, псевдоожижения, удержания воздуха и условий линии.
Можно ли заменить пневмотранспорт одним пылеуловителем?
Нет. Фильтр очищает газ; для транспортирования нужны также питание, создание потока, трубопровод, приём и разгрузка.
Можно ли транспортировать горючий металлический порошок обычным воздухом?
Нельзя считать это безопасным по умолчанию. В зависимости от материала могут потребоваться инертная среда и специальная оценка опасности.
Заключение
Транспортировку мелкого порошка выбирают по свойствам материала, производительности, маршруту, герметичности и безопасности. После этого сравнивают механическую подачу и пневмотранспорт, затем выбирают давление и режим фазы, подтверждая решение расчётом и испытаниями при необходимости.
